钢衬-SHS自蔓燃三氧化二铝（Al2O3）刚玉陶瓷耐磨复合管

一、陶瓷复合管产品生产厂家背景资料：

河南郑州耐磨管道专业生产厂家，自有工厂，20年品质，专业生产内衬自蔓燃三氧化二铝（Al2O3）刚玉耐磨陶瓷复合管及相应材质的耐磨弯管弯头、耐磨三通、耐磨阀门等配套产品，公司始建于2011年，注册资金2500万元人民币，陶瓷内衬复合管是具有国际先进水平的新型耐磨、耐蚀、耐高温的输送耐磨管道，附属生产经营其配套产品锻压卡箍式接头、伸缩器、冲压弯头、陶瓷耐磨阀门等行业耐磨产品。

针对各种条件的输送环境及介质，我公司有针对性的开发出各种耐磨、耐蚀、耐热性能良好的输送管道，可广泛运用于矿山、电力、冶金、煤炭、化工等行业。金属矿山选厂精粉、尾矿输送，煤炭行业水煤浆、洗煤泥输送，老矿填充，电力行业煤粉、灰渣输送，脱硫除灰，冶金行业高炉喷煤，输渣，水泥旋窑湿法，生产线的生料浆输送，煤粉输送，熟料输送，提升机的下料，混泥土输送以及化工等行业，根据需要，可采用我公司生产的陶瓷复合管，耐磨、耐蚀、耐热产品，安装方便，使用寿命长，经济效益显著。

二、陶瓷复合管开发背景资料：

陶瓷复合管由国家高新技术“863”计划新材料领域专家研制，是具有国际先进水平的新型复合材料管道。它从内到外分别由陶瓷层、过渡层、钢管背三层组成。陶瓷层是在2200℃以上的高温下形成的致密刚玉陶瓷，经过渡层与钢管紧密结合。该产品具有良好的耐磨、耐蚀、耐高温及高强度、高韧性、高抗机械冲击能力的综合性能。是一种具有世界先进技术的输送管道用新型材料。

陶瓷内衬复合钢管具有优异的耐磨、耐热、抗机械和热冲击性能，容易焊接和安装，特别适用于磨损、冲刷严重的物料输送场合，如燃煤发电、冶金、煤炭、矿山、地质等行业的物料管道输送。据电力、煤炭、冶金等工业部门多年的使用情况，与普通无缝钢管相比，陶瓷内衬复合钢管的使用寿命成十倍地增长，可以替代、合金管，有机材料衬管等，是一种理想的高耐磨、耐高温管道。

该产品于一九九四年分别通过了冶金部和电力部的成果和产品鉴定(冶金部93冶料成鉴字372号、电力部94电产鉴字30号)。是国家“863”高技术新材料领域专家委员会重点支持和推广项目，并被列入国家“九五”科技成果重点推广项目计划。由于该管具有高耐磨、耐蚀、耐热性能，因此广泛应用于电力、冶金、矿山、煤碳、化工等行业作为输送砂石、煤粉、灰渣、铝液等磨削性颗粒物料和腐蚀性介质，是一种理想的耐磨耐蚀管道。

 三、陶瓷内衬复合钢管与其他产品的性能测试：

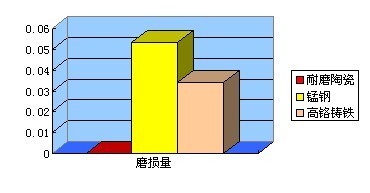

根据中南大学粉沫冶金研究所检验，我厂生产的耐磨陶瓷与锰钢，高铬铸铁的同等条件下其耐磨性能对比检测数据见下图：

实验室磨损量检测对比：

磨损重量计算，我厂生产的耐磨陶瓷的耐磨性相当于锰钢的266倍，相当于高铬铸铁的171.5倍。

表一：金属陶瓷内衬复合管的物理性能

表二：金属陶瓷内衬复合管的耐蚀性对比（按不锈钢标准测试，30天室温）

表三：金属陶瓷内衬复合管与化工陶瓷管耐酸度及抗热冲击性的比较

表四：陶瓷内衬复合钢管耐磨性

表五：陶瓷内衬复合钢管的物理机械性能

注：这是最近时期比较完整的陶瓷复合管产品测试数据：    表一、陶瓷钢管的物理机械性能

注：无缝钢管厚8mm，陶瓷层和过渡层总厚度2.5-3.5mm，从管外把管内陶瓷压碎时的强度。
在陶瓷钢管轴向把陶瓷层从无缝钢管内压出时的强度。温度范围-30~~500℃.    表二、陶瓷钢管抗热冲击性能和抗机械冲击性能。

注：①陶瓷钢管总厚度9mm，机械能50J，点接触管体内陶瓷层生产裂纹的冲击次数。
②在各给定温度下加热5分钟淬水，再加热再淬水……    表三、输送铁矿精粉耐磨对比试验。

注：
①该矿重选车间管道，矿石粒度〈2mm重量浓度30%。
②陶瓷钢管外径φ219，厚8mm，陶瓷层厚4mm，20#碳钢管厚9mm。
③此对比试验目前仍在继续进行，比值175只是根据三年实践的推算数据。    表四、火电厂送粉管路不同材质弯管对比试验

 表五、火电厂气力除灰管路不同材料弯管对比试验

表六、陶瓷钢管耐蚀性(按不锈钢测试标准，30天，室温)

表七、陶瓷钢管在各种浓度硫酸中耐蚀性（30天，室温）

 四、陶瓷复合管的产品特点综述：

1、耐磨性能：金属陶瓷内衬复合管内层陶瓷层为刚玉，维氏硬度在1300-1500HV，相当于HRC90以上，因此对电力、矿山所输送的任何介质均具有很高的耐磨性。

2、耐蚀性及抗结垢性能：因内衬刚玉属中性材料，所以具有较强的耐酸、碱、盐腐蚀和海水腐蚀，并同时具有防结垢的性能。

3、运行阻力损失小：金属陶瓷复合钢管经北京科技大学对输粉、输渣、输灰阻力特性测试。结果如下表：

由于金属陶瓷内衬复合管内表面光滑且不生锈，清水阻力系数比同规格无缝管小，因此运行阻力较小，可减少运行费用。

4、耐温性能好：金属陶瓷内衬复合管能在-50～+900℃温度范围内长期正常使用，材料的线膨胀系数为6～8×10-6/℃。因此具有较好的热震稳定性。

5、工程造价及使用寿命：金属陶瓷内衬复合管重量轻，价格合理。工程造价与铸石管相当，比耐磨合金铸钢管工程造价低20～30％，而使用寿命是普通钢管的10～20倍，是铸石管的3～5倍，是耐磨合金管的2～3倍，并且减少了维修费。

6、安装维修方便：金属陶瓷内衬复合管重量轻，是同内径的铸石复合管重量的1/3，比耐磨合金铸钢管轻20～30％，且具有良好的耐冲击性能及焊接性能，可采用焊接、法兰及柔性接头等连接方法，安装维修特别方便。

五、陶瓷复合管的应用行业

1、冶金、电力行业中的应用：冶金、电力行业输送煤粉、灰渣、泥浆等每年需要消耗大量的金属管道。采用陶瓷复合管取代其它管道，具有高耐磨、寿命长、安装方便、经济效益显著之特点。

2、矿山、煤炭行业中的应用：

(1)矿山：矿山充填、精矿粉和尾矿运送对管道的磨损严重，以往采用的矿粉输送管道使用寿命不到一年，改用该管可使用寿命提高10倍以上。
(2)煤碳：选煤及长距离管道输煤普遍采用湿法输送，要求输送管既耐磨又耐蚀，采用该管可做为长寿输送管，经济效益可观。

3、其它应用：

(1)该管不污染和不粘熔融铝液。制造对铁质污染敏感，且使用后需要繁重劳动进行清理和维修的熔铝设备、铝液输送管、升液管等是目前理想的材料。
(2)该管由于耐磨性能好且耐热蚀、适用于输送含有固本颗粒腐蚀性物料以及高温腐蚀性气体、含硫、地热水等腐蚀性介质。

综述：广泛运用于矿山、电力、冶金、煤炭、化工等行业。金属矿山选厂精粉、尾矿输送，煤炭行业水煤浆、洗煤泥输送，老矿填充，电力行业煤粉、灰渣输送，脱硫除灰，冶金行业高炉喷煤，输渣，水泥旋窑湿法，生产线的生料浆输送，煤粉输送，熟料输送，提升机的下料，混泥土输送以及化工等行业

六、耐磨陶瓷复合管的运输及安全注意事项

1、金属陶瓷内衬复合管硬度高，在搬运、安装过程中要轻搬轻放，避免严重碰撞，严禁金属器械直接接触或撞击端面陶瓷层。

2、弯管安装时，管道表面所标明的方向应与介质流动的方向一致。

3、安装管道时，管道中心线要对正，高低要调平，确保两端对准确，两端面错位量要控制在1.0mm以内。

4、安装时若需切割，可使用等离子切割机切割，以确保端面平整，避免因内衬陶瓷受损而影响使用寿命。

5、采用柔性管接套连接安装管道时，柔性管接套内两端插入长度要调整对称。伸缩间隙应根据当地工况或设计部门要求而定。

6、采用法兰连接时，其法兰端面须与复合管端面平齐。

7、由于复合管焊接性能优良，因此管道联接可采用焊接方式，在焊接时其坡口采用70度-90度，钝边2-4mm不留间隙,宜采用小电流焊接。

七、陶瓷复合管产品代表性图片：

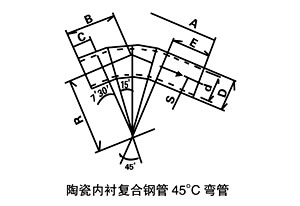

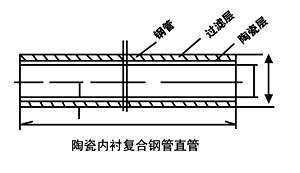

八、陶瓷复合管产品平面图片：

九、陶瓷复合管的规格参数：

 注：

1、本表钢管规格参照GB8163-87，材质为20#钢。

2、长度按用户要求制作，大于3米时采用焊接（法兰或快速连接）法获得。

3、陶瓷层厚度通常为3-6mm。

4、表中D（为本厂产品钢管的外径）及理论重量供选用者参考。

5、上述规格为直管参数，弯管、三通、异径管等其余规格可根据用户要求制作。
